روترهای سری Catalyst 8000 Edge با بهره مندی از جدیدترین تکنولوژی های 5G,SD-WAN , Cloud یک راهکار امن و منعطف جهت سرویس دهی در لایه Edge شرکت های مدرن امروزی می باشد.
پشتیبانی از جدیدترین تکنولوژی های SD-WAN , Multicloud , و5G این محصول را به یکی از مناسب ترین تجهیزات جهت بکارگیری در شبکه های امروزی تبدیل کرده است.
مطابق شکل زیر همانطور که می بینید این سری جایگزین سری ISR 4300/4400 و ASR1000 می باشد.
خانواده سری Catalyst 8000 به ۵ دسته مختلف به شرح زیر دسته بندی می شود که در ادامه به صورت مختصر آنها رو بررسی خواهیم نمود:
Cisco Catalyst 8000V Edge Software
Cisco Catalyst 8200 Series
Cisco Catalyst 8300 Series
Cisco Catalyst 8500 Series
سری Cisco Catalyst 8000V
این محصول یک روتر نرم افزاری است که در ادامه نسل CSR1000v توسط سیسکو و با هدف سرویس دهی در ساختارهای کلود عرضه گردیده است. از روتر Catalyst 8000V میتوان به عنوان یک گیت وی تمام عیار و منعطف در ساختار Single-tenant و Multi-tenant بهمراه پشتیبانی از SD-WAN استفاده نمود.
در ادامه مهترین کاربردهای استفاده این روتر آمده است:
Highly secure VPN gateway
Multiprotocol Label Switching (MPLS) extension
IP mobility and virtual-machine migration
Traffic control and redirection
VXLAN gateway
محصول Catalyst 8000V دارای قابلیت های فراوانی می باشد که در زیر به مهمترین آنها اشاره شده است:
Routing: Border Gateway Protocol (BGP), Open Shortest Path First (OSPF), Enhanced Interior Gateway Routing Protocol (EIGRP), Policy-Based Routing, IPv6, Virtual Route Forwarding Lite (VRF-Lite), Multicast, LISP, and Generic Routing Encapsulation (GRE).
SD-WAN: The Catalyst 8000V is optimized for Cisco SD-WAN, a set of intelligent software services that allows you to connect users, devices, branch office locations, and cloud deployments reliably and securely across a diverse set of WAN transport links.
Addressing: Dynamic Host Configuration Protocol (DHCP), DNS, Network Address Translation (NAT), 802.1Q VLAN, Ethernet Virtual Connection (EVC), and VXLAN.
VPN: IPsec VPN, DMVPN, SSL VPN, and FlexVPN.
MPLS: MPLS VPN, VRF, and Bidirectional Forwarding Detection (BFD).
Security: Cisco IOS Zone-Based Firewall (ZBFW); Access Control List (ACL); Authentication, Authorization, and Accounting (AAA); RADIUS; TACACS+; Snort IDS/IPS; and URL filtering.
High availability: HSRP, Virtual Router Redundancy Protocol (VRRP), Gateway Load Balancing Protocol (GLBP), and box-to-box high availability for ZBFW and NAT.
Traffic redirection: Application visibility, performance monitoring, and control: Quality of Service (QoS), AVC, and IP Service-Level Agreement (SLA).
Hybrid cloud connectivity: OTV, Virtual Private LAN Service (VPLS), and Ethernet over MPLS (EoMPLS).
Management: Command-Line Interface (CLI), Secure Shell (SSH) Protocol, vManage (SD-WAN), NetFlow, Simple Network Management Protocol (SNMP), Embedded Event Manager (EEM), and NETCONF/RESTCONF programming interfaces.
NFV: Virtual Route Reflector (vRR).
Multicloud domain: The Catalyst 8000V can run on Cisco Unified Computing System™ (Cisco UCS®) servers or servers from leading vendors that support VMware ESXi or Red Hat KVM. The Catalyst 8000V is also offered on the Amazon Web Services cloud, Microsoft Azure cloud, and Google Cloud.

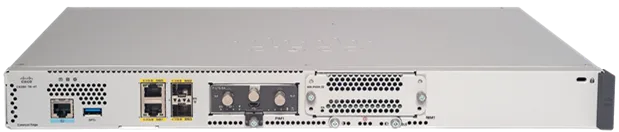

سری Catalyst 8200
این سری از روترهای سیسکو با قابلیت های فراوان جهت بکارگیری در سازمانها و شرکتهای با سایز کوچک و زیرمتوسط مناسب می باشد. این سری دارای 2 مدل می باشدکه مقایسه آنها را در جدول زیر آمده است:
| Storage (M.2 SSD) default | Memory (DRAM) default | Slots | 1G port density | Description | Model |
| 16 GB | 8 GB | 1 NIM1 PIM | 4 | C8200 1RU w/ 1 NIM slot and 4x 1 Gigabit Ethernet WAN ports | C8200-1N-4T |
| No | 4 GB | 1 NIM1 PIM | C8200L 1RU w/ 1 NIM slot and 4x 1 Gigabit Ethernet WAN ports | C8200L-1N-4T |
در ادامه مهمترین قابلیت های این سری به صورت تیتروار آمده است:
Accelerated services with Cisco Software-Defined WAN
Application performance optimization
Multilayer security
Application visibility
Unified communications
Cloud-native agility with a programmable software architecture
5G-ready
Interface flexibility
این سری از روترهای به دلیل استفاده از شعبه های کوچک و نیازمندی شعب به تنوع پورت های زیاد از ماژول ها و اینترفیس های با تنوع زیادی پشتیبانی می کند که در جدول زیر لیست آنها آمده است:
| Description | Product number | |
| Ethernet Layer 3 Interface | ||
| 1-port 2.5/1Gbps RJ-45 WAN, 90W Poe 802.3 af/at/bt NIM | C-NIM-1M | |
| 2-port 100Mbps/1Gbps dual-mode RJ45/SFP NIM with WAN MACSec | C-NIM-2T | |
| LAN modules | ||
| Cisco 4-port Gigabit Ethernet switch NIM | NIM-ES2-4 | |
| Cisco 8-port Gigabit Ethernet switch NIM | NIM-ES2-8 | |
| Cisco 8-port Gigabit Ethernet switch NIM with PoE 802.3 af/at support | NIM-ES2-8-P | |
| Voice modules | ||
| 2-port FXO NIM | NIM-2FXO | |
| 4-port FXO NIM | NIM-4FXO | |
| 2-port FXS NIM | NIM-2FXSP | |
| 4-port FXS NIM | NIM-4FXSP | |
| 2-port FXS and 4-port FXO NIM | NIM-2FXSP/4FXOP | |
| 4-port E/M NIM | NIM-4E/M | |
| 2-port BRI (NT and TE) NIM | NIM-2BRI-NT/TE | |
| 4-port BRI (NT and TE) NIM | NIM-4BRI-NT/TE | |
| 32-channel voice DSP NIM | NIM-PVDM-32 | |
| 64-channel voice DSP NIM | NIM-PVDM-64 | |
| 128-channel voice DSP NIM | NIM-PVDM-128 | |
| 256-channel voice DSP NIM | NIM-PVDM-256 | |
| 1-port multiflex trunk voice/clear-channel data T1/E1 module | NIM-1MFT-T1/E1 | |
| 2-port multiflex trunk voice/clear-channel data T1/E1 module | NIM-2MFT-T1/E1 | |
| 4-port multiflex trunk voice/clear-channel data T1/E1 module | NIM-4MFT-T1/E1 | |
| 8-port multiflex trunk voice/clear-channel data T1/E1 module | NIM-8MFT-T1/E1 | |
| DSL/broadband | ||
| Multi-mode VDSL2/ADSL/2/2+ NIM Annex A | NIM-VAB-A | |
| Multi-mode VDSL2/ADSL/2/2+ NIM Annex B | NIM-VA-B | |
| Multi-mode VDSL2/ADSL/2/2+ NIM Annex M | NIM-VAB-M | |
| Multi-mode G.SHDSL NIM | NIM-4SHDSL-EA | |
| Channelized T1/E1 and ISDN PRI | ||
| 1-port Multiflex trunk voice/channelized data T1/E1 module | NIM-1CE1T1-PRI | |
| 2-port Multiflex trunk voice/channelized data T1/E1 module | NIM-2CE1T1-PRI | |
| 8-port Multiflex trunk voice/channelized data T1/E1 module | NIM-8CE1T1-PRI | |
| ISDN BRI WAN interface | ||
| 2-port ISDN BRI WAN interface card for data | NIM-2BRI-S/T | |
| 4-port ISDN BRI WAN interface card for data | NIM-4BRI-S/T | |
| Serial WAN interface | ||
| 1-port serial high-speed WAN interface card | NIM-1T | |
| 2-port serial high-speed WAN interface card | NIM-2T | |
| 4-port serial high-speed WAN interface card | NIM-4T | |
| Async WAN interface | ||
| 16-port Asynchronous Module | NIM-16A | |
| 24-port Asynchronous Module | NIM-24A | |
| Wireless WAN (LTE) | ||
| 5G Sub-6 GHz Pluggable – Global | P-5GS6-GL | |
| 4G/CAT18 LTE Advanced Pro Pluggable – Global | P-LTEAP18-GL | |
| 4G/CAT6 LTE Advanced Pluggable for North American and Europe | P-LTEA-EA | |
| 4G/ CAT6 LTE Advanced Pluggable for APAC, ANZ, and LATAM | P-LTEA-LA | |
| LTE Advanced for Europe and North America | NIM-LTEA-EA | |
| LTE Advanced for Asia Pacific, Australia and LATAM | NIM-LTEA-LA | |

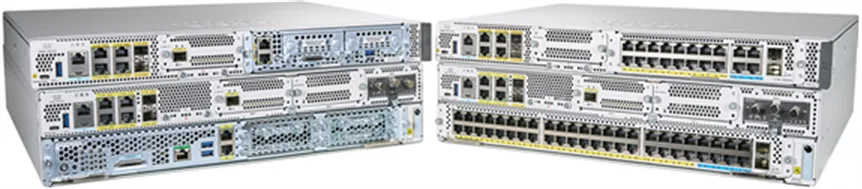

سری Catalyst 8300
این سری از روترهای سیسکو مدل پیشرفته تر و با ظرفیت بیشتر سری Catalyst 8200 می باشند و به دلیل دارابودن تعداد اینترفیس های زیاد برای استفاده در شعب شرکت ها و سازمان های متوسط و بزرگ بسیار مناسب می باشند. این سری شامل 4 مدل می باشد که در زیر مشخصات آن ها آمده است:
• C8300-2N2S-4T2X
*2RU platform with 2 SM and 2 NIM slots plus 2 x 10Gbps and 4 x 1Gbps embedded Layer3 Ethernet ports

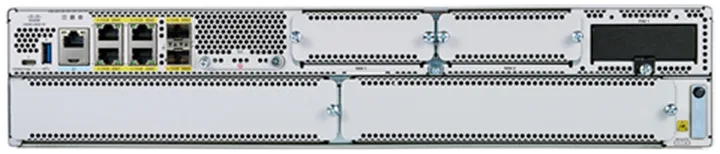

• C8300-2N2S-6T
*2RU platform with 2 SM and 2 NIM slots plus 6 x 1Gbps embedded Layer3 Ethernet ports
• C8300-1N1S-4T2X
*1RU platform with 1 SM slot and 1 NIM slot plus 2 x 10Gbps and 4 x 1Gbps embedded Layer3 Ethernet ports
• C8300-1N1S-6T
1RU platform with 1 SM slot and 1 NIM slot plus 6 x 1Gbps embedded Layer3 Ethernet ports
در جدول زیر مشخصات فنی تجهیزات را با میتوانید با یکدیگر مقایسه کنید:
| Storage (M.2 SSD) default | Memory (DRAM) default | Slots | 1G port density | 10G port density | Description | Model |
| 16 GB | 8 GB | 2 SM 2 NIM1 PIM | 4 | 2 | C8300 2RU w/ 10G WAN (2 SM and 2 NIM slots, and2 x 10-Gigabit Ethernet and4 x 1-Gigabit Ethernet ports) | C8300-2N2S-4T2X |
| 16 GB | 8 GB | 2 SM 2 NIM1 PIM | 6 | – | C8300 2RU w/ 1G WAN (2 SM and 2 NIM slots, and6 x 1-Gigabit Ethernet ports) | C8300-2N2S-6T |
| 16 GB | 8 GB | 1 SM 1 NIM1 PIM | 4 | 2 | C8300 1RU w/ 10G WAN (1 SM slot and 1 NIM slot, and2 x 10-Gigabit Ethernet and4 x 1-Gigabit Ethernet ports) | C8300-1N1S-4T2X |
| 16 GB | 8 GB | 1 SM 1 NIM1 PIM | 6 | – | C8300 1RU w/ 1G WAN (1 SM slot and 1 NIM slot, and6 x 1-Gigabit Ethernet ports) | C8300-1N1S-6T |

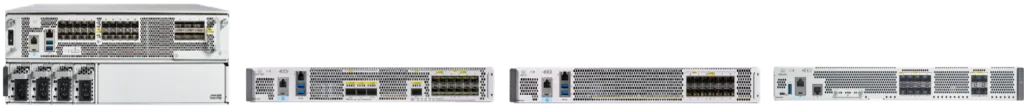

سری Catalyst 8500
سری Catalyst 8500 قدرتمند ترین محصولات در سری روترهای Catalyst 8000 می باشد که به دلیل استقاده از نسل سوم Quantum Flow Processor (QFP) ASIC بیشترین بازدهی را در کمترین ابعاد فیزیکی در اختیار شما قرا میدهد.
این رده برای سازمانهای متوسط به بالا و بزرگ مناسب بوده و پیشتیبانی از اینترفیس های پرسرعت مانند 40G/100G از ویژگی های این سری می باشد.
این سری دارای 4 مدل می باشد که در ادامه به صورت مختصر به بررسی آن ها خواهیم پرداخت:

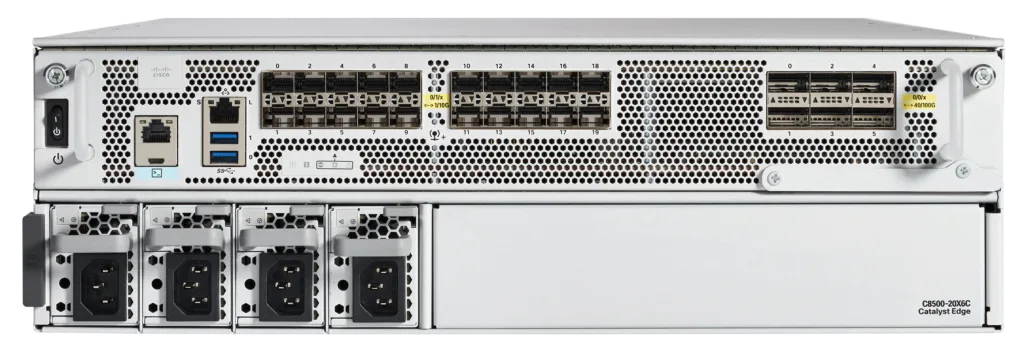

• C8500-20X6C
این مدل از 20 پورت 1/10GE و 6 پورت 40/100GE به صورت همزمان پشتیبانی میکند.

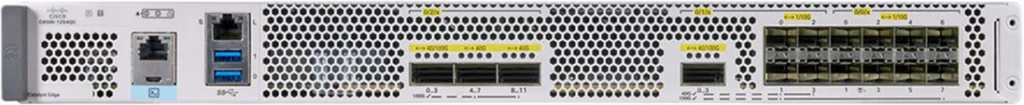

• C8500-12X4QC
این محصول امکان استفاده از حداکثر 240GE را در اختیار شما قرار می دهد.

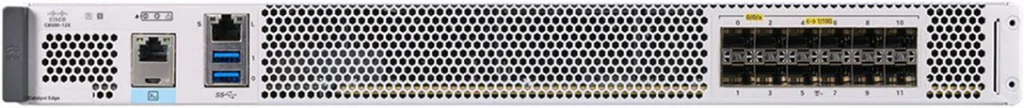

• C8500-12X
این محصول امکان استفاده از 12 پورت 1/10GE را در اختیار شما قرار می دهد.

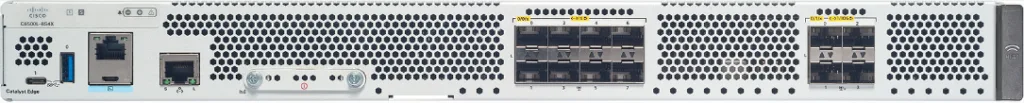

• C8500L-8S4X
این محصول 4 پورت 1/10GE و 8 پورت 1GE را در اختیار شما قرار می دهد.
در انتها لازم است یادآور شویم که تمامی قابلیت های یک روتر پیشرفته مناسب Edge در تمامی محصولات خانواده Catalyst 8000 موجود بوده و همین امر هزینه های شما را در بلند مدت کاهش خواهد داد. در صورتی که نمیدانید کدام یک از محصولات این خانواده مناسب شبکه شما و نیازهای شماست میتوانید از ابزار سیسکو به آدرس https://www.cisco.com/c/en/us/products/routers/router-selector.html استفاده کنید.
