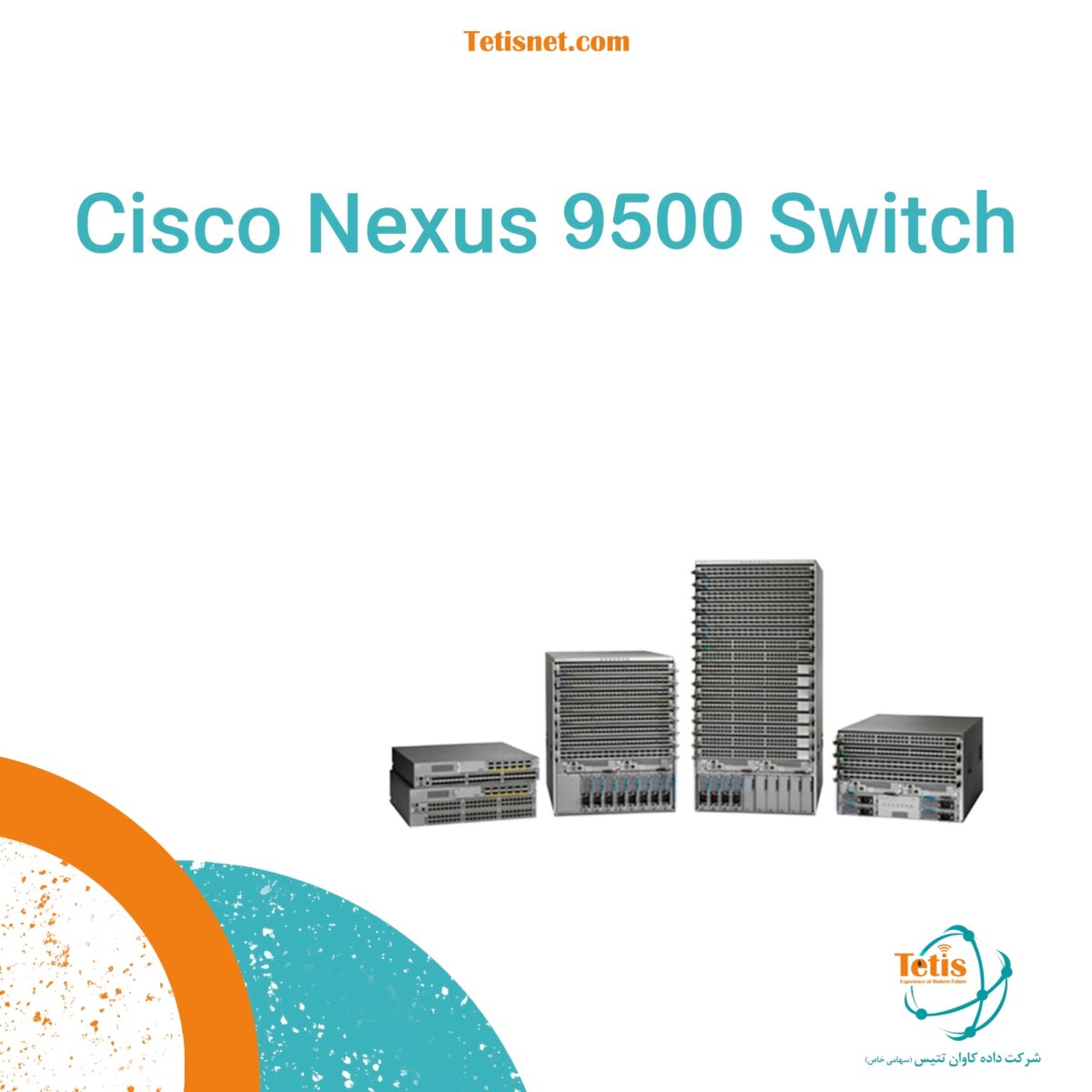

معرفی سوئیچ های سیسکو نکسوس سری 9500
امروزه افزایش ترافیک و همچنین تنوع اپلیکیشنی،چالش های فراوانی برای دیتاسنترهای امروزی ایجاد کرده است. بنابراین فراهم کردن یک زیرساخت پرظرفیت و در عین حال منعطف از نیازهای اجتناب ناپذیر دیتاسنترهای سازمان ها و شرکتها می باشد.
سوئیچ های سیسکو نکسوس سری 9500 با طراحی ماژولار و همچنین پشتیبانی از پروتکلهای مدرن امروزی مانند VXLAN/BGP-EVPN، Segment Routing و Automation ، کمک شایانی به توسعه دیتاسنتر و سرویس دهی به اپلیکیشن ها می نماید.
سوئیچ های سیسکو نکسوس سری 9500 تنوع زیادی در Linecard و Fabric Module با اینترفیس های از 1G تا 400G در اختیار ما قرار میدهد.
به صورت کلی سوییچ های Nexus 9500 به سه دسته زیر تقسیم میشوند.
N9K-C9504: 4-Slot Chassis
- Up to 4 line cards
- Up to 4 power supplies
- Up to 6 fabric modules of the same type
- Up to 2 system controllers
- Up to 2 supervisors of the same type
- Up to 3 fan trays
N9K-C9508: 8-Slot Chassis
- Up to 8 line cards
- Up to 8 power supplies
- Up to 6 fabric modules of the same type
- Up to 2 system controllers
- Up to 2 supervisors of the same type
- Up to 3 fan trays
N9K-C9516: 16-Slot Chassis
- Up to 16 line cards
- Up to 10 power supplies
- Up to 6 fabric modules of the same type
- Up to 2 system controllers
- Up to 2 supervisors of the same type
- Up to 3 fan trays
شاسی Nexus 9500 از کامپوننت های مختلفی تشکیل گردیده است که در ادامه به توضیح مختصری در خصوص آنها خواهیم پرداخت.
Supervisor modules for the Cisco Nexus 9500 series
در واقع Supervisor module پردازنده مرکزی شاسی بوده و مدیریت سوییچ بر عهده این ماژول می باشد. شاسی 9500 از 2 عدد Supervisor module که به صورت Active/Stnadby کار میکنند پشتیبانی میکند. انواع مدلهای Suprvisor module را به همراه مشخصات فنی آنها در جدول زیر مشاهده میکنیم:
Nexus 9500-1
| N9K-SUP-B+ | N9K-SUP-B | N9K-SUP-A+ | N9K-SUP-A | ||||
|---|---|---|---|---|---|---|---|
| 6 core, 12 thread 1.9GHz X86 | 6 core, 12 thread 2.2GHz x86 | 4 core, 8 thread 1.8GHz x86 | 4 core, 4 thread 1.8GHz x86 | Processor | |||
| 32GB | 24GB | 16GB | 16GB | DRAM | |||
| 256GB | 256GB | 64GB | 64GB | SSD | |||
| 5.3 lb (2.39 kg) | 6.00 lb (2.72 kg) | 5.2 lb (2.37 kg) | 4.84 lb (2.2 kg) | Weight | |||
| 75 W | 75 W | 69 W | 69 W | Typical power | |||
| 90 W | 80 W | 80 W | 80 W | Maximum power | |||
| 421,040 | 292,110 | 414,240 | 312,070 | MTBF hours | |||
| Yes | Hot swappable | ||||||
| Port-side intake | Airflow | ||||||
System controller for the Cisco Nexus 9500 platform
یک زوج System Controller مدیریت Power و Fan را در شاسی 9500 عهده دار می باشد. علاوه بر این ارتباطات OOB بین Supervisor ، Fabric Module و Line Cardها نیز توسط این بخش انجام میگردد. در جدول زیر مشخصات System Controller آمده است.
Nexus 9500-2
| N9K-SC-A | |
|---|---|
| 1.91 lb (0.9 kg) | Weight |
| 14 W | Typical power |
| 25 W | Maximum power |
| 1,380,210 | MTBF hours |
| Yes | Hot swappable |
| Port-side intake | Airflow |
Cisco Nexus 9500 platform cloud-scale line cards
سوییچ های سری 9500 ماژولهای Line card با تنوع خوبی از تعداد و سرعت پشتیبانی میکند. این Line card ها از تکنولوژی ASIC Cloud-Scale شرکت سیسکو بهره مند بوده و علاوه بر توانایی L2/L3 از مکانیزمهای مدرن شبکه مانند VXLAN، Smart buffering و real-time streaming telemetry پشتیبانی میکند.
در جدول زیر انواع ماژولهای Line card را مشاهده میکنید:
| Description | Line Card Type | |
| 400-Gbps line cards | ||
| 16-port 400-Gigabit Ethernet Quad Small Form-Factor Pluggable Double Density (QSFP-DD) line Every port is 1x400-, 4x100-, 2x100G-, 4x50-, 4x40-, 4x25-, and 4x10-Gigabit Ethernet breakout capable *card | N9K-X9716D-GX: 400-Gigabit Ethernet Line Card | |
| 100-Gbps line cards | ||
| 36-port 100-Gigabit Ethernet Quad Small Form-Factor Pluggable 28 (QSFP28) line card Every port is 1x100-, 2x50-, 1x40-, 4x25-, 4x10-, and 1x10-Gigabit Ethernet breakout capable * Ports 1 – 28 support 1 Gigabit Ethernet | N9K-X9736C-FX: 100-Gigabit Ethernet Line Card | |
| 32-port 100-Gigabit Ethernet Quad Small Form-Factor Pluggable 28 (QSFP28) line card Every port is 1x100-, 2x50-, 1x40-, 4x25-, 4x10-, and 1x1/10-Gigabit Ethernet breakout capable * | N9K-X9732C-EX: 100-Gigabit Ethernet Line Card | |
| 32-port 100-Gigabit Ethernet Quad Small Form-Factor Pluggable 28 (QSFP28) line card Every port is 1x100-, 2x50, 1x40-, 4x25-, 4x10-, and 1x1/10-Gigabit Ethernet breakout capable * Supports 4+1 FM redundancy | N9K-X9732C-FX: 100-Gigabit Ethernet Line Card | |
| 36-port 100-Gigabit Ethernet Quad Small Form-Factor Pluggable 28 (QSFP28) line card Every port is 1x100-, 2x50-, 1x40-, 4x25-, 4x10-, and 1x1/10-Gigabit Ethernet breakout capable * | N9K-X9736C-EX: 100-Gigabit Ethernet Line Card | |
| 10/25-Gbps Fiber Line Cards | ||
| 48-port 1-, 10-, and 25-Gigabit Ethernet SFP+ and 4-port 40/100-Gigabit Ethernet QSFP28 line card | N9K-X97160YC-EX: 1/10/25-Gigabit Ethernet Access-Layer and 10/40/100-Gigabit Ethernet Aggregation-Layer Line Card | |
| 10-Gbps copper line cards | ||
| 48-port 100-Megabit and 1/10-Gigabit Ethernet BASE-T and 4-port 40/100-Gigabit Ethernet QSFP28 line card | N9K-X9788TC-FX: 1/10 Gigabit Ethernet BaseT Access-Layer and 40/100 Gigabit Ethernet Aggregation-Layer Line Card | |
Cisco Nexus 9500 cloud-scale platform fabric modules
وظیفه Fabric Module فراهم کردن Bandwidth برای Line Card ها می باشد. در واقع ماژولها از پشت دستگاه و معمولا به صورت عمودی وارد شده و بین این ماژول ها و Line Card های شاسی یک شبکه داخلی CLOS پیاده سازی شده است. به این ترتیب هر Line Card جهت ارتباط با Line Card دیگر به صورت Load balance از Fabric Module ها ترافیک خود را عبور میدهد. یکی از مزایای این معماری این است که با وقوع مشکل در یکی از Fabric Moduleها اختلالی در ارتباط Line Card ها بوجود نیامده و تنها از Performance ما کاسته می شود که این امر ضریب دسترسی پذیری ما را افزایش میدهد.
شاسی های 9500 از Fabric Moduleهای زیر پشتیبانی میکند:
- 4-slot and 8-slot FM-G fabric modules that provide up to 1.6 Tbps capacity per line card slot.
- 8-slot and 16-slot FM-E2 fabric modules that provide up to 800 Gbps capacity per line card slot.
- 4-slot, 8-slot, and 16-slot FM-E fabric modules that provide up to 800 Gbps capacity per line card slot.
لازم به ذکر است تمام Fabric Module هایی که بر روی یک شاسی نصب میشود میبایست هم مدل باشند.
