مشکل PoE در سوئیچهای سیسکو ممکن است بهصورت روشن نشدن IP Phone، دوربین یا Access Point، قطع و وصل شدن دستگاه یا خطاهایی مانند Power Denied و inline-power دیده شود. این مشکل همیشه به معنی خرابی سوئیچ نیست و میتواند از کمبود توان، کابل شبکه، تنظیمات پورت، Power Supply یا ناسازگاری دستگاه متصل ناشی شود.
برای عیبیابی بهتر، ابتدا مشخص کنید مشکل مربوط به یک پورت، چند پورت یا تمام پورتهای PoE است و سپس Power Budget، وضعیت Interface، کابل و Logهای سوئیچ را بررسی کنید.
اگر فرصت ندارید کل مقاله را بخوانید، در جدول زیر مهمترین نکات درباره PoE، مزایا، دلایل بروز مشکل و روشهای عیبیابی آن را در یک نگاه آوردهایم.
مشکل PoE در سوئیچ سیسکو در یک نگاه
| موضوع | خلاصه |
|---|---|
| PoE چیست؟ | فناوری انتقال همزمان برق و داده از طریق کابل شبکه |
| چگونه کار میکند؟ | سوئیچ بهعنوان PSE دستگاه PD را شناسایی و توان موردنیاز آن را تأمین میکند |
| کاربرد PoE | تأمین برق IP Phone، Access Point، دوربین IP و سایر تجهیزات سازگار |
| مزیت اصلی PoE | کاهش کابلکشی برق، نصب سادهتر تجهیزات و مدیریت متمرکز توان |
| استانداردهای رایج | PoE تا 15.4W، PoE+ تا 30W، UPoE تا 60W و UPoE+ تا 90W |
| علتهای رایج مشکل | کمبود Power Budget، خرابی کابل، تنظیمات پورت، ناسازگاری PD، خطای CDP/LLDP و Power Supply |
| نشانههای مشکل | روشن نشدن دستگاه، Restart شدن، Power Denied یا Err-disabled شدن پورت |
| اولین دستور بررسی | show power inline برای مشاهده وضعیت PoE و توان باقیمانده |
| دستورات مهم دیگر | show interface status، show logging و show environment all |
| اولین اقدام عیبیابی | مشخص کنید مشکل مربوط به یک پورت، چند پورت یا کل سوئیچ است |
| احتمال خرابی سختافزاری | وقتی کابل، PD، تنظیمات و Power Budget سالماند اما چند پورت همچنان PoE ندارند |
دلایل اصلی بروز مشکل PoE در سوئیچهای سیسکو
پیش از رفتن سراغ رفع مشکل، بهتر است بدانید ریشه اکثر مشکلات PoE معمولاً یکی از موارد زیر است:
- تمامشدن بودجه توان (Power Budget) سوئیچ: وقتی مجموع توان درخواستی دستگاههای متصل از ظرفیت پاور سوئیچ بیشتر شود، دستگاههای جدید یا پورتهای با شماره بالاتر برق نمیگیرند.
- مشکل فیزیکی کابل یا اتصال: طول کابل بیش از ۱۰۰ متر (شامل طول پچپنل)، کابل معیوب یا اتصال ضعیف میتواند مانع تشخیص یا تأمین برق شود.
- پورت خاموش یا در حالت Err-Disable: اگر پورت بهصورت دستی shutdown شده یا به دلیل خطا در وضعیت err-disabled قرار گرفته باشد، PoE فعال نخواهد شد.
- پیکربندی نادرست دستور power inline: غیرفعال بودن PoE روی پورت یا تنظیم نبودن مقدار توان مجاز (power inline never یا مقدار static اشتباه).
- ناسازگاری دستگاه غیر سیسکویی: برخی PDهای غیر سیسکو از CDP پشتیبانی نمیکنند یا کلاس توان نامعتبر اعلام میکنند که باعث رد شدن درخواست برق میشود.
- خطای هاردویر یا کنترلر PoE: مشکلاتی مانند خطای Tstart (جریان هجومی بالا هنگام اتصال)، خطای Imax (مصرف بیش از حد مذاکرهشده) یا شکست تست POST کنترلر PoE.
- تداخل همزمان CDP و LLDP: در برخی موارد فعال بودن هر دو پروتکل همزمان باعث برخورد در مذاکره توان و قطعوصل پورت میشود.
- نقص در منبع تغذیه (Power Supply): خرابی یا عدم شناسایی صحیح پاور دوم در حالت افزونه (Redundant) میتواند بودجه PoE واقعی را کاهش دهد.

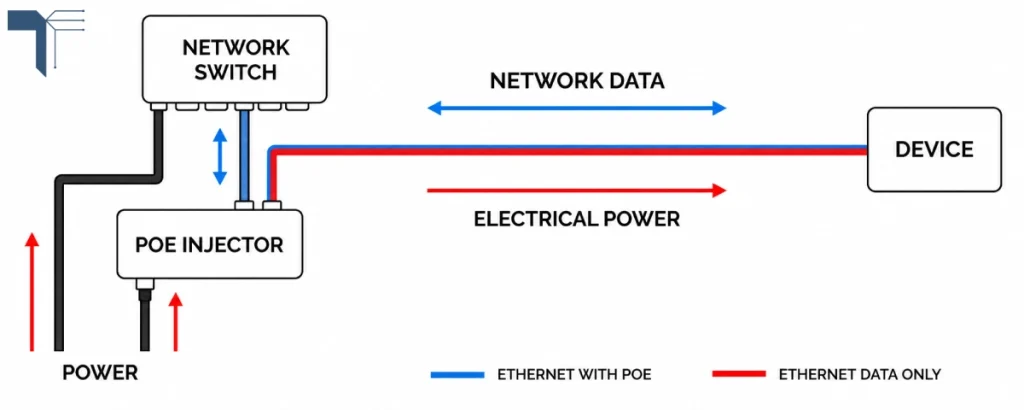

PoE چیست و چگونه کار میکند؟
PoE یا Power over Ethernet امکان انتقال همزمان داده و برق را از طریق کابل شبکه فراهم میکند. در این ساختار، سوئیچ نقش PSE یا تأمینکننده برق و تجهیزی مانند IP Phone، Access Point یا دوربین نقش PD یا مصرفکننده را دارد.
سوئیچ ابتدا دستگاه متصل را شناسایی میکند، میزان توان موردنیاز آن را تشخیص میدهد و سپس توان لازم را به پورت اختصاص میدهد. این میزان توان در برخی تجهیزات از طریق CDP یا LLDP نیز مذاکره میشود.

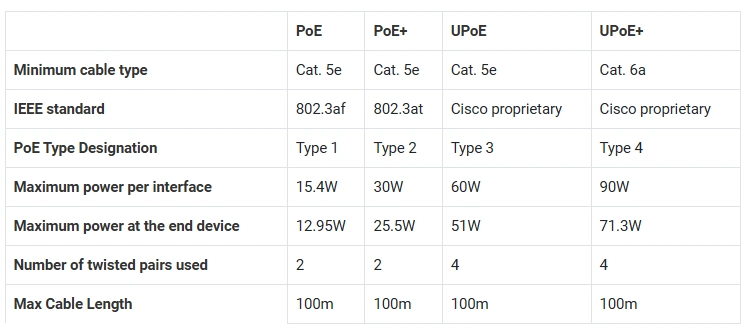

استانداردهای رایج عبارتاند از:
- PoE: تا 15.4 وات
- PoE+: تا 30 وات
- UPoE: تا 60 وات
- UPoE+: تا 90 وات
اختلال در هر یک از مراحل تشخیص دستگاه، تخصیص توان یا Power Negotiation میتواند باعث مشکل PoE شود.
7 مشکل رایج PoE در سوئیچ سیسکو
اختلال PoE معمولاً به توان سوئیچ، Configuration پورت، کابل یا سازگاری دستگاه مربوط است. جدول زیر مهمترین علتها را نشان میدهد:
مشکلات رایج PoE در سوئیچ سیسکو
| علت | نشانه رایج | بررسی پیشنهادی |
|---|---|---|
| کمبود Power Budget | دستگاه جدید روشن نمیشود | show power inline |
| غیرفعال بودن PoE | یک پورت PoE ندارد | Configuration پورت |
| خرابی کابل | دستگاه قطع و وصل میشود | تست کابل سالم |
| ناسازگاری استاندارد PoE | توان کافی دریافت نمیشود | مشخصات PD |
| مشکل CDP یا LLDP | Negotiation ناقص است | وضعیت CDP/LLDP |
| مصرف بیش از حد توان | پورت Err-disabled میشود | show logging |
| مشکل Power Supply | چند پورت یا کل سوئیچ مشکل دارد | show environment all |
1. کمبود Power Budget سوئیچ
هر سوئیچ ظرفیت مشخصی برای تأمین برق تجهیزات PoE دارد. اگر مجموع مصرف Access Pointها، تلفنهای IP و دوربینها به این ظرفیت برسد، ممکن است دستگاه جدید روشن نشود.
محاسبه Power Budget بهتر است از همان مرحله طراحی و راهاندازی شبکه یک شرکت انجام شود؛ زیرا تعداد تجهیزات PoE مستقیماً روی انتخاب مدل سوئیچ، ظرفیت Power Supply و توان موردنیاز شبکه تأثیر دارد.

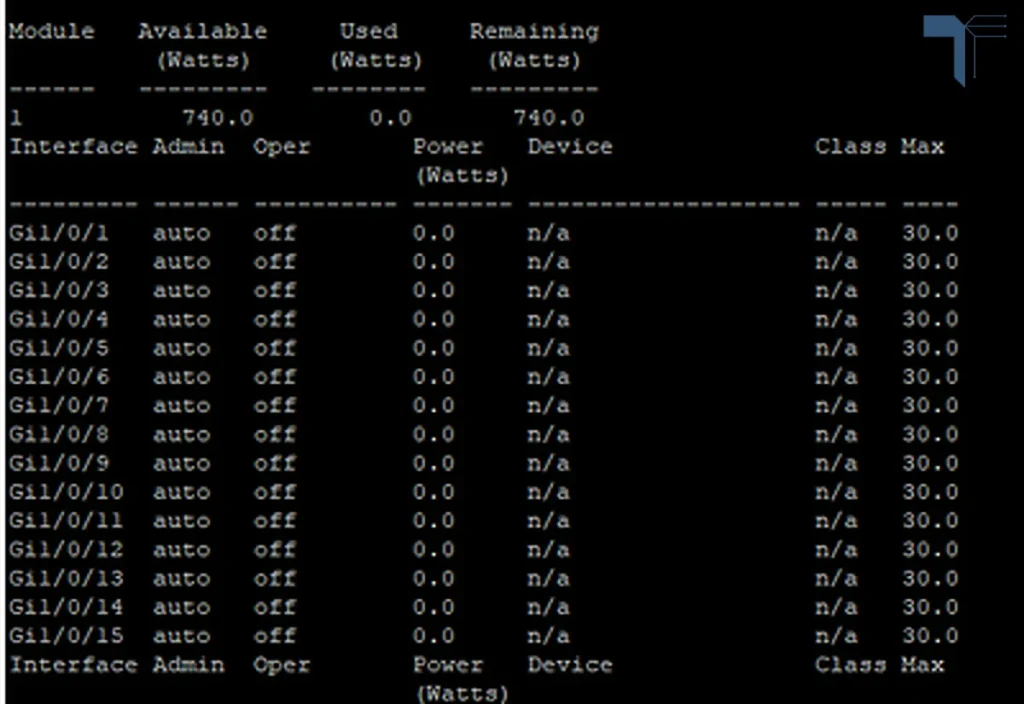

برای بررسی توان از دستور زیر استفاده کنید:
show power inline
این دستور مقدار توان Available، Used و Remaining را نمایش میدهد.
2. غیرفعال بودن PoE روی پورت
گاهی مشکل تنها به Configuration همان Interface مربوط است.
ابتدا وضعیت پورت را بررسی کنید:
show interface status
سپس Configuration آن را ببینید:
show running-config interface GigabitEthernet1/0/1
وجود دستور power inline never باعث غیرفعال شدن PoE روی آن پورت میشود.
3. خرابی کابل یا Patch Panel
ممکن است کابل Data را منتقل کند اما برای انتقال پایدار برق PoE مناسب نباشد. خرابی Pairها، کانکتور، Patch Panel یا طول زیاد کابل میتواند باعث روشن نشدن یا Restart دستگاه شود.
برای تست، دستگاه را با یک کابل سالم و کوتاه مستقیماً به سوئیچ متصل کنید. طول کل مسیر Ethernet نیز نباید بیشتر از 100 متر باشد.
4. ناسازگاری دستگاه با استاندارد PoE
تمام تجهیزات PoE مصرف یکسانی ندارند. برای مثال، یک Access Point یا دوربین PTZ ممکن است به PoE+ یا توان بالاتری نیاز داشته باشد که سوئیچ قادر به تأمین آن نباشد.

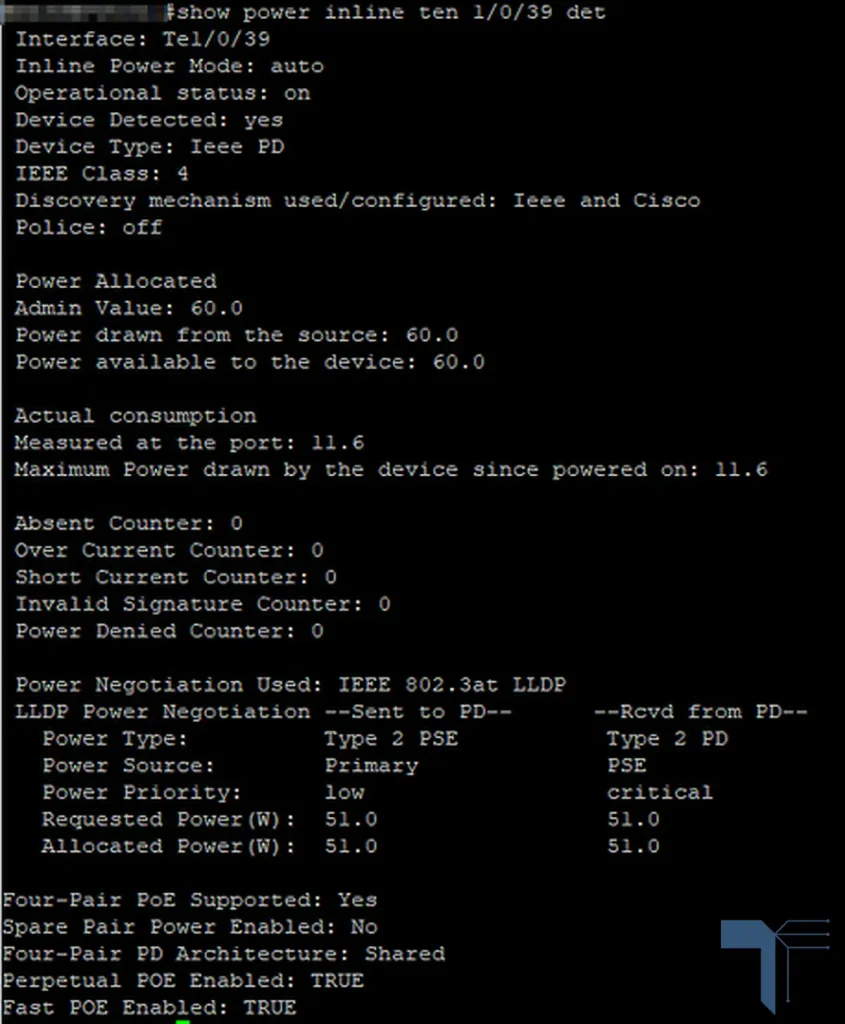

برای مشاهده جزئیات یک پورت:
show power inline GigabitEthernet1/0/1 detail
در خروجی میتوانید Device Detection، IEEE Class، Power Allocated و Power Negotiation را بررسی کنید.

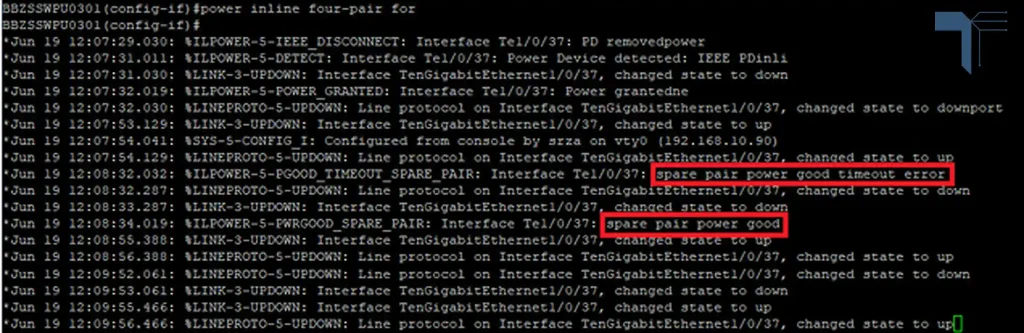

5. مشکل CDP یا LLDP در Power Negotiation
برخی تجهیزات میزان توان موردنیاز خود را از طریق CDP یا LLDP با سوئیچ مذاکره میکنند. اگر این فرایند بهدرستی انجام نشود، PD ممکن است توان کافی دریافت نکند یا مرتب Restart شود.
این موضوع بهخصوص در تجهیزات Third-party اهمیت بیشتری دارد. تنظیماتی مانند Static Power یا Four-Pair PoE نیز تنها باید پس از بررسی مشخصات دقیق دستگاه اعمال شوند.
6. مصرف بیش از حد توان و Err-disable شدن پورت
اگر PD بیشتر از میزان مجاز یا مذاکرهشده برق مصرف کند، سوئیچ ممکن است برای محافظت از پورت آن را خاموش یا Err-disable کند.
در Log ممکن است پیامهایی مانند موارد زیر مشاهده شود:
SHUT_OVERDRAWN
inline-power error
قبل از فعال کردن مجدد پورت باید میزان مصرف واقعی دستگاه و توان قابل ارائه سوئیچ بررسی شود.
7. مشکل Power Supply یا سختافزار PoE
اگر چند پورت یا تمام پورتهای PoE از کار افتادهاند، باید وضعیت Power Supply و سختافزار PoE سوئیچ را بررسی کنید.
دستورات کاربردی:
show environment all
show power inline
show logging
اگر Data Link همچنان برقرار است اما PoE روی تعداد زیادی از پورتها کار نمیکند، احتمال مشکل در بخش تأمین توان بیشتر میشود.
تتیسنت، بهعنوان یکی از تأمینکنندگان تجهیزات و لایسنس سیسکو در ایران، در کنار فروش سوئیچهای سیسکو کاتالیست (از جمله سریهای PoE+ مانند 9200 و 9300) خدمات مشاوره رایگان برای انتخاب سوئیچ مناسب بر اساس بودجه توان مورد نیاز شبکه شما را نیز ارائه میدهد.
اگر در حال خرید یا ارتقای سوئیچهای PoE هستید و نیاز به راهنمایی برای انتخاب مدل مناسب یا حل مشکلات موجود در شبکه دارید، کارشناسان تتیسنت آماده پاسخگویی هستند.
برای دریافت مشاوره رایگان میتوانید با شماره 02191009322 تماس بگیرید.
پیامهای رایج خطای PoE در سوئیچ سیسکو
برخی از پیامهایی که هنگام Troubleshooting ممکن است مشاهده کنید عبارتاند از:
- ILPOWER_POWER_DENY: بودجه توان سوئیچ کافی نیست؛ راهکار افزودن پاور یا کاهش دستگاههای PoE است.
- SHUT_OVERDRAWN: پورت به دلیل مصرف بیش از حد تنظیمشده خاموش شده؛ باید مقدار مجاز توان بازبینی شود.
- CONTROLLER_PORT_ERR: خطای مربوط به جریان هجومی یا مصرف بیش از حد مذاکرهشده؛ معمولاً با قطع و وصل مجدد دستگاه یا بررسی کابل رفع میشود.
- INVALID_IEEE_CLASS: دستگاه کلاس نامعتبر اعلام کرده و سوئیچ از تأمین برق آن خودداری میکند.
بررسی Logها و وضعیت پورتها به شناسایی سریعتر اختلالات PoE کمک میکند. در شبکههای سازمانی، استفاده از مانیتورینگ شبکه نیز میتواند تشخیص قطعی تجهیزات، خطاهای پورت و سایر مشکلات زیرساخت را سادهتر کند.
اگر پس از طی این مراحل مشکل باقی ماند، مرحله بعدی جمعآوری خروجی show tech-support poe و بررسی تخصصیتر وضعیت سوئیچ است.
مراحل رفع مشکل PoE در سوئیچ Cisco
برای عیبیابی مرحلهبهمرحله و رفع مشکل PoE در سوئیچهای سیسکو، این مسیر را دنبال کنید:
- دستگاه را روی یک پورت PoE سالم تست کنید.
- با show interface status وضعیت پورت را بررسی کنید.
- با show power inline میزان Power Budget باقیمانده را ببینید.
- با show power inline detail وضعیت PD و Power Negotiation را بررسی کنید.
- دستگاه را با کابل کوتاه و سالم مستقیماً به سوئیچ متصل کنید.
- با show logging خطاهای Power Denied، Overdraw و Controller Error را بررسی کنید.
- اگر چند پورت مشکل دارند، وضعیت Power Supply را با show environment all بررسی کنید.
اجرای Shut/No Shut، Reload یا تغییر تنظیمات Inline Power میتواند باعث قطع سرویس تجهیزات متصل شود؛ بنابراین در شبکه Production این تغییرات باید با احتیاط انجام شوند.
خطای inline power denied چیست؟
خطای inline power denied معمولاً زمانی دیده میشود که سوئیچ توان کافی برای دستگاه جدید در اختیار ندارد.
در این شرایط ابتدا دستور زیر را اجرا کنید:
show power inline
اگر مقدار Remaining Power پایین باشد، باید مصرف دستگاههای PoE و ظرفیت Power Supply بررسی شود. افزایش تصادفی Power روی Interface راهحل مناسبی نیست و ابتدا باید نیاز واقعی PD مشخص شود.
چه زمانی احتمال خرابی سختافزاری PoE وجود دارد؟
اگر دستگاه و کابل سالم هستند، Power Budget کافی است و Configuration نیز مشکلی ندارد، اما همچنان یک گروه مشخص یا تمام پورتها PoE ارائه نمیکنند، احتمال مشکل سختافزاری وجود دارد.
Cisco برای برخی مدلهای Catalyst تستهای Diagnostic مربوط به PoE ارائه میکند؛ اما بعضی از این تستها میتوانند روی سرویس تأثیر بگذارند و بهتر است در شبکه Production توسط کارشناس انجام شوند.
جمعبندی؛ مشکل PoE را از کجا بررسی کنیم؟
برای رفع مشکل PoE در سوئیچ سیسکو بهتر است ابتدا بهجای تغییر Configuration یا تعویض تجهیزات، وضعیت پورت، Power Budget، کابل، استاندارد PoE دستگاه و Logهای سوئیچ بررسی شود.
دستور show power inline یکی از بهترین نقاط شروع برای عیبیابی است؛ اما نتیجه آن باید در کنار مشخصات PD و ظرفیت Power Supply تحلیل شود.
اگر در شبکه سازمانی با کمبود توان PoE، قطعی تجهیزات یا انتخاب سوئیچ نامناسب مواجه هستید، تتیسنت خدمات مشاوره، تأمین تجهیزات Cisco، طراحی، نصب و پشتیبانی شبکه را ارائه میدهد.
برای اتصال تجهیزاتی مانند Access Point، تلفن IP و دوربینهای تحت شبکه نیز میتوانید براساس تعداد پورت و Power Budget موردنیاز، مدلهای مناسب Cisco Catalyst 9200 و Catalyst 9300 را با مشاوره کارشناسان تتیسنت انتخاب کنید.
چنانچه Power Budget و ظرفیت سوئیچ فعلی پاسخگوی تجهیزات شبکه شما نیست و بین دو خانواده پرکاربرد سیسکو مردد هستید، پیشنهاد میکنیم تفاوت سوئیچ سیسکو 9200 و 9300 را از نظر ظرفیت، PoE، Stack و کاربرد بررسی کنید.
سوالات متداول مشکل PoE در سوئیچ سیسکو
1. چرا PoE سوئیچ سیسکو کار نمیکند؟
کمبود Power Budget، تنظیمات اشتباه پورت، خرابی کابل، ناسازگاری استاندارد PoE، اختلال Power Negotiation و مشکل Power Supply از رایجترین علتها هستند.
2. چگونه مقدار توان PoE سوئیچ سیسکو را بررسی کنیم؟
با دستور show power inline میتوانید میزان توان کل، مصرفشده و باقیمانده سوئیچ را مشاهده کنید.
3. چرا دستگاه PoE مرتب روشن و خاموش میشود؟
خرابی کابل، کمبود توان، مصرف بیش از حد دستگاه یا مشکل در Power Negotiation میتواند باعث Restart شدن PD شود. برای بررسی دقیقتر از show logging و show power inline detail استفاده کنید.
4. آیا کابل شبکه میتواند باعث مشکل PoE شود؟
بله. خرابی Pairها، کانکتور یا Patch Panel میتواند باعث اختلال در انتقال برق شود. بهترین روش تست، اتصال مستقیم دستگاه به سوئیچ با یک کابل کوتاه و سالم است.
